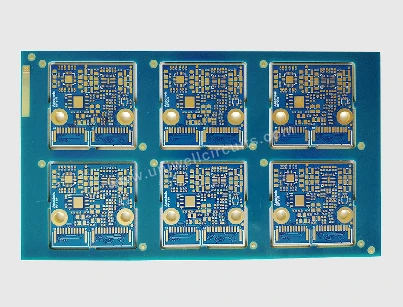

8-слойный Taconic TSM-DS3+ФР4-Высоко-высокочастотная-скоростная плата HTG — это уникальный-продукт для печатных плат высокого класса, выпущенный компанией Uniwell Circuits и основанный на 20-летнем опыте высоко-точной обработки печатных плат, подходящий для сценариев со строгими требованиями к производительности передачи сигнала.
1. Основные параметры продукта
Структура слоев: 8 слоев, с использованием Taconic TSM-DS3.высокая-частотаматериал и конструкция смешанного давления FR4-HTG, с глухими отверстиями, установленными в 1-4L и 5-8L, и процессом металлической окантовки.
Производительность платы: Taconic-TSM-DS3 — это армирующий материал с керамическим наполнителем, значение Df которого составляет всего 0,0011 при частоте 10 ГГц, теплопроводность 0,65 Вт/М*К и температурное отклонение диэлектрической проницаемости всего ± 0,2 %. Он имеет чрезвычайно низкие потери сигнала и превосходную термическую стабильность.
Точность процесса: минимальная ширина и расстояние между линиями могут достигать 3/3 мил, что строго соответствует стандартам IPC для производства и обеспечивает надежность благодаря многопроцессному контролю качества на протяжении всего процесса.
2, преимущества продукта
Благодаря сочетанию характеристик низких потерь передачи высокочастотных-материалов с высокой механической прочностью и преимуществами простоты обработки листов FR4 производственные затраты значительно снижаются по сравнению с чистыми-частотными листами, обеспечивая при этом выход продукции сложных много-слойных листов.
Подходит для сценариев передачи сигналов с высокой-мощностью и-высокой частотой, он может обеспечить низко-ламинирование при температуре до 420 градусов по Фаренгейту, избегая проблем смещения материала и смещения отверстий, вызванных традиционной высоко-обработкой листов из чистого ПТФЭ.
3, типичные сценарии применения
Широко применимо в областях с чрезвычайно высокими требованиями к стабильности сигнала и рассеиванию тепла, таких как фазированные антенные решетки, радары миллиметрового диапазона, базовые станции связи 5G, полупроводниковое испытательное оборудование ATE и автомобильные антенны миллиметрового диапазона.
