Высокая частотаМикроволновая технология стала ключевой поддержкой во многих передовых областях: от высокоскоростной-передачи данных в сети 5G до-передачи и приема сигналов на большие расстояния в спутниковой связи, от точного обнаружения в радиолокационных системах до обеспечения безопасности при автономном вождении автомобилей. Высокочастотная- микроволновая технология распространена повсеместно. За этой серией-передовых технологических приложений стоят высокочастотные-микроволновые схемы, похожие на точные нейронные сети, соединяющие и управляющие эффективной работой всей высокочастотной-микроволновой системы.
1. Уникальные материалы закладывают основу для производительности.

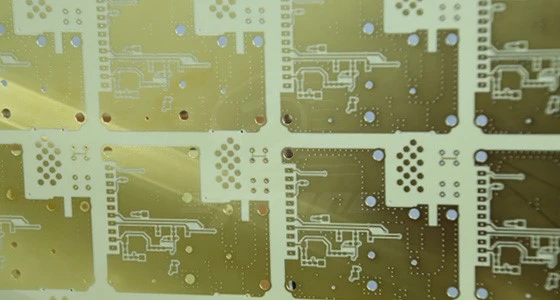

Требования к материалам для высокочастотных СВЧ-плат чрезвычайно строгие, и обычно используемые подложки включают ПТФЭ, ПТФЭ с керамическим наполнителем и FR4. Эти материалы обладают характеристиками низкой диэлектрической постоянной и низким коэффициентом потерь, которые имеют решающее значение для снижения потерь сигнала и помех во время передачи. Если взять в качестве примера ПТФЭ, его диэлектрическая проницаемость обычно составляет 2,0-2,3, а коэффициент потерь составляет от 0,0009-0,002, что может значительно снизить затухание во время передачи сигнала, обеспечивая целостность и точность сигнала. В некотором оборудовании спутниковой связи, требующем чрезвычайно высокого качества передачи сигнала, высокочастотные СВЧ-платы, изготовленные из материала ПТФЭ, могут эффективно снизить потери сигнала при передаче на большие-расстояния, обеспечивая стабильную и эффективную связь между наземными станциями и спутниками. В то же время, чтобы еще больше улучшить проводимость и скорость передачи сигнала, в высокочастотных СВЧ-платах используется медная фольга высокой-чистоты и низкого удельного сопротивления. Использование медной фольги высокой чистоты снижает помехи сопротивлению сигналам, позволяя передавать сигналы на печатную плату с более высокой скоростью и удовлетворяя потребность в быстрой обработке высокочастотных сигналов.
2. Прекрасный дизайн, решение технических проблем.
В процессе проектирования высокочастотных СВЧ-плат возникает множество сложных технических проблем. Из-за характеристик высокочастотных-сигналов предъявляются чрезвычайно высокие требования к компоновке схемы, согласованию импедансов и другим аспектам. Прокладка линии должна быть предельно точной, а длина высокоскоростных сигнальных линий должна быть максимально сокращена, чтобы уменьшить затухание и задержку во время передачи сигнала. Например, при проектировании высокочастотных СВЧ-плат для базовых станций 5G частоты передачи сигналов могут достигать нескольких ГГц, и даже небольшие изменения длины линии могут оказать существенное влияние на качество сигнала. Поэтому проектировщики оптимизируют маршрутизацию линий посредством точных расчетов и моделирования, чтобы гарантировать передачу сигналов по кратчайшему пути. Согласование импеданса также является ключевым аспектом проектирования. Если импеданс не совпадает, сигнал будет отражаться во время передачи, что приведет к искажению сигнала и снижению эффективности передачи. Чтобы добиться хорошего согласования импедансов, проектировщикам необходимо точно контролировать ширину, толщину и расстояние между проводами. Благодаря передовому программному обеспечению для проектирования и точным производственным процессам ширина и толщина проводов контролируются в очень небольшом диапазоне допусков, а расстояние между проводами устанавливается разумно, чтобы уменьшить перекрестные помехи между сигналами и обеспечить стабильную передачу сигнала. Кроме того, нельзя игнорировать конструкцию электромагнитной совместимости. Проектировщикам необходимо прогнозировать влияние электромагнитного поля на схему схемы и снижать помехи за счет разумной компоновки и мер по экранированию, чтобы гарантировать правильную работу высокочастотных СВЧ-плат в сложной электромагнитной среде.
3. Точное производство обеспечивает превосходное качество.
Процесс производства высокочастотных СВЧ-плат можно охарактеризовать как точный и сложный, и каждое звено связано с конечными характеристиками и качеством печатной платы. Процесс ламинирования — ключевой этап производства много-высокочастотных-плат. При этом необходимо обеспечить точное выравнивание каждого слоя и избежать межслоевых отклонений, влияющих на работоспособность схемы. Широко используется высокоточное оборудование для ламинирования и передовая технология выравнивания, которая точно контролирует давление и температуру для плотного соединения каждого слоя без образования пузырей или расслоения. Например, некоторые-компании-производители высокого класса используют технологию вакуумного ламинирования, которая позволяет исключить воздух в процессе ламинирования, делая межслойное соединение более прочным и улучшая общие характеристики печатной платы. Как изготовление схем, так и травление требуют чрезвычайно высокой точности. Чтобы обеспечить согласование импедансов и минимизировать потери сигнала, необходимо точно контролировать ширину, толщину и расстояние между проводами. Технология УФ-литографии играет важную роль в этом процессе, поскольку позволяет добиться высокой-точности изготовления схем, повысить точность и согласованность схем, а также оптимизировать передачу сигналов. Не следует недооценивать процессы сверления и меднения. Отверстия на высокочастотных-платах требуют более высокой точности позиционирования и меньших допусков. Процесс меднения должен гарантировать, что стенки отверстий будут однородными и гладкими, что уменьшит отражение сигнала и перекрестные помехи. Передовая технология гальванической обработки используется для повышения проводимости и коррозионной стойкости цепей, продлевая срок службы печатных плат. Что касается обработки поверхности, применяются высококачественные процессы гальванического покрытия золотом или серебром, чтобы предотвратить окисление цепи и обеспечить хороший электрический контакт; При этом на медный слой наносится слой паяльной маски, защищающий его от загрязнения и коррозии, обеспечивающий стабильную работу платы в различных средах.
4. Строгое тестирование для обеспечения стабильности и надежности.
Чтобы гарантировать качество и производительность высокочастотных СВЧ-плат, на протяжении всего производственного процесса применяются строгие процессы тестирования и контроля качества. Рефлектометрия во временной области используется для измерения таких параметров, как импеданс и целостность сигнала. Излучая импульсные сигналы и анализируя отраженные сигналы, он может быстро обнаруживать несоответствие импедансов, обрывы, короткие замыкания и другие проблемы в цепи. Анализатор цепей предназначен для тестирования характеристик передачи высокочастотных-сигналов, таких как коэффициент усиления сигнала, фаза и т. д., чтобы гарантировать соответствие характеристик печатной платы проектным требованиям в условиях высокочастотной работы. Сочетая различные методы, такие как испытание летающей иглой, оптический осмотр и функциональное тестирование, проводится комплексная проверка каждой готовой высокочастотной микроволновой платы, чтобы убедиться в отсутствии дефектов. В ходе производственного процесса регулярно проверяются различные параметры, такие как точность травления и качество ламинирования, чтобы гарантировать соответствие каждого этапа строгим технологическим требованиям. Благодаря этой комплексной и много-системе обнаружения качество высокочастотных СВЧ-плат надежно гарантируется, что закладывает прочную основу для их стабильной работы в различных-областях применения.
