Вклад производителя печатных плат Uniwell Circuits в строительство чип-сити в районе Залива в Шэньчжэне

Apr 22, 2026 Оставить сообщение

Являясь ключевым передовым производственным кластером в Шэньчжэне, «Bay Area Core City» фокусируется на основных отраслях, таких как интеллектуальные подключенные транспортные средства, полупроводники и интегральные схемы, оптические модули искусственного интеллекта и интеллектуальные терминалы. Будучи национальным высокотехнологичным-предприятием, специализирующимся на исследованиях и производстве высокоточных двусторонних-и многослойных- печатных плат, продукция Uniwell Circuits широко используется в таких областях, как связь, промышленный контроль, медицинская, аэрокосмическая и автомобильная электроника, и глубоко соответствует ведущему отраслевому направлению "Центрального города Бэй".



news-522-417









Объединительная плата высокого уровня/HDMI|Целостность высокоскоростного сигнала|Стабильное ядро ​​кластера серверов/хранилищ



Мы создаем «шоссе», по которому передаются огромные объемы данных для процветающей компьютерной экономики в районе Залива. Благодаря более чем 20 слоям объединительных плат и точной технологии обратного сверления мы гарантируем полное раскрытие потенциала каждого вычислительного чипа в центрах обработки данных и серверах искусственного интеллекта.



news-425-293

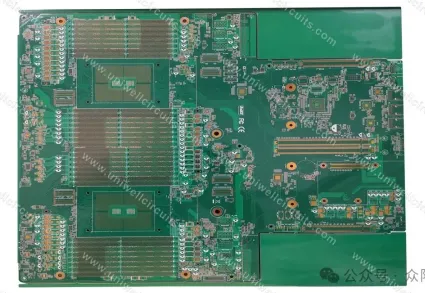

Высокоскоростная серверная плата

Количество слоев: 24 слоя (структура 2+20+2)
Толщина пластины: 4,0 мм, соотношение толщины и диаметра 20:1.
Материал: Р5775Г/М6 (ХВЛП)
16 комплектов упражнений на спину
Заглушка: меньше или равна 0,127 мм, контроль импеданса 5 %.
Ширина линии/интервал: 0,065 мм
Размер: 439*493 мм





Сценарии применения высокоскоростных серверных-плат
промышленность
Сценарии применения
Модуль обучения и рассуждения искусственного интеллекта (ИИ) 4G

В эпоху больших моделей серверам искусственного интеллекта необходимо обрабатывать параметры уровня ТБ и огромные потоки данных. Высокоскоростные серверные платы поддерживают высокоскоростное-соединение 800G между чипами ускорения, такими как графические процессоры и ASIC, посредством проводки высокой-плотности и материалов с низкими потерями, обеспечивая низкую задержку и высокую пропускную способность связи во время совместного обучения нескольких карт.

Например, сервер NVIDIA DGX H100 использует 20-30 слоев OAM (модуль карты ускорения) и UBB (универсальную подложку) для достижения полностью взаимосвязанной архитектуры с 8 графическими процессорами H100, а стоимость печатной платы одного сервера может достигать десятков тысяч юаней.

Центр обработки данных и облачные вычисления

В сверхкрупных центрах обработки данных используются высокоскоростные-серверные платы для создания серверных кластеров с высокой-плотностью и-эффективностью. Он поддерживает стандарты PCIe 5.0 и выше, обеспечивая пропускную способность памяти до 1,5 ТБ/с для удовлетворения потребностей в одновременном доступе к веб-сервисам, распределенным базам данных и платформам виртуализации.

Между тем, интеграция систем жидкостного охлаждения зависит от-точной компоновки печатной платы, позволяющей добиться компактного сосуществования каналов питания, сигналов и охлаждения.

Высокопроизводительные вычисления (HPC)

Используется для научных инженерных задач, таких как метеорологическое моделирование, моделирование ядерного синтеза, секвенирование генов и т. д., требующих от системы стабильной работы в состоянии высокой нагрузки в течение длительного времени. Высокоскоростная-серверная плата изготовлена ​​из медного-материала с очень низкими потерями (M6), который снижает затухание сигнала и обеспечивает точность и последовательность операций с плавающей-точкой.

Финансовая высокочастотная-торговая система

В сценариях торговли с откликом на уровне микросекунд высокоскоростная серверная плата-оптимизирует длину пути сигнала и согласование импеданса, чтобы уменьшить дрожание передачи данных и обеспечить-время и надежность торговых инструкций. В сочетании с картой ускорения FPGA можно достичь анализа рынка на наносекундном уровне и исполнения ордеров.

5G и периферийные вычислительные узлы

При развертывании легких приложений искусственного интеллекта, таких как анализ-видео в реальном времени и интеллектуальная безопасность на периферийной стороне, высокоскоростные-серверные платы разработаны с высокой степенью интеграции и низким энергопотреблением, что позволяет адаптироваться к периферийным устройствам с ограниченным пространством. Поддержка параллельного доступа к данным нескольких камер и локальной обработки выводов.




news-476-187

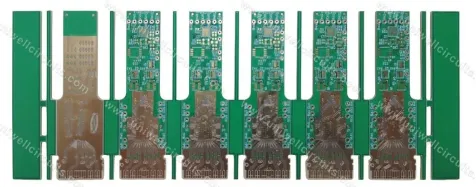

Модульные продукты
Количество слоев: 12 слоев
структура:ИЧР(2+8+2)
МатериалR5775G/M6(HVLP)

Обработка поверхности: никель-палладий, золото + локально покрытое толстое золото.

Контроль импеданса: 5%
ширина линии: 2,5/2,5 мил
Внутреннее пространство 5мл, электрометалл 50U"
Оптический модуль 400G, сегментированный золотой палец


Сценарии применения модульных изделий

промышленность
Сценарии применения
Модуль связи 4G

Удаленные часы, интеллектуальная безопасность, автомобильный терминал, удаленная отладка промышленных ПЛК.

Модуль распознавания отпечатков пальцев

Умные замки, автоматы учета рабочего времени, финансовые терминалы и аутентификация личности мобильных устройств.

Модуль управления огнем

Оборудование звеньев управления, такое как клапаны дымоудаления, противопожарные клапаны, пожарные насосы, звуковая и световая сигнализация и т. д.

Импульсный силовой модуль

Оборудование связи, медицинские инструменты, промышленные системы управления и новые энергетические устройства.
Модуль аналогового ввода/вывода Система управления ПЛК, сбор сигналов датчиков, управление процессом.
Модуль промышленного управления Высококачественное производство, станки с ЧПУ, автоматизированные производственные линии.

Модульная конструкция программного обеспечения и системы

Веб-разработка, архитектура приложений, серверная система и проектирование бизнес-процессов.







Высокочастотная, высокоскоростная-обработка|Максимальный контроль импеданса|Надежный оператор связи 5G/оптического оборудования связи



Строим «канал» для скачкообразной передачи сигнала без потерь для ведущего коммуникационного кластера Залива. Благодаря высокочастотной-технологии материалов и высокоточной микроволновой обработке каждый бит информации от базовой станции к оптическому модулю гарантированно передается точно.





news-538-370

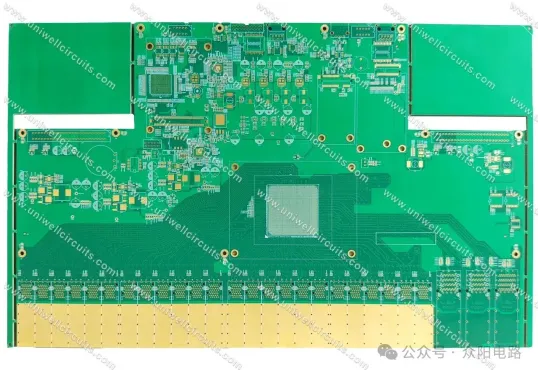

переключать продукты

ключевая роль:
Платформа высокоскоростной передачи сигнала
Оператор интеграции основных компонентов
Подключение портов и интеграция интерфейсов
Теплоотдача и обеспечение надежности
Поддержка искусственного интеллекта и обновления сети центров обработки данных







Процесс микронного уровня|Высокочастотные и высокоскоростные-материалы|Высокая надежность конструкции



Мы незаметно сопровождаем каждый «китайский чип» с высочайшим мастерством. Сосредоточение внимания на исследованиях и производстве высокотехнологичных-тестовых печатных плат -, от плат тестового интерфейса до плат датчиков, от плат высокоскоростной-нагрузочной нагрузки до плат тестирования старения, с микрометровой точностью и нанометровым контролем материала, обеспечивая аппаратную базу с нулевой ошибкой для тестирования чипов. Сохраняйте стабильность тестовой платы даже при сверхвысокой скорости сигнала 256 ГБ/с. Мы помогаем нашим клиентам увеличить производительность тестирования на 5 %, сократить затраты на 15 % и повысить эффективность итераций на 20 %.



news-507-325

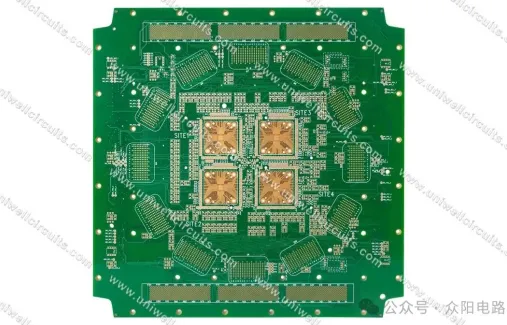

Полупроводниковая испытательная плата

Количество слоев: 26 слоев (структура 2+22+2)
Материал: ТУ933+
Толщина пластины: 6,35 мм
Соотношение толщины и диаметра: 25:1, электропривод толщиной 50 мкм из толстого золота.
Степень деформации: Меньше или равна 0,15%.





37

Полупроводниковая испытательная плата

Количество слоев: 48 слоев.
Материал: R5775G/M6+RO4350B+высокое TG смешанное давление
Толщина пластины: 6,35 мм
Соотношение толщины и диаметра: 25:1, электропривод толщиной 50 мкм из толстого золота.
Степень деформации: Меньше или равна 0,15%.



Сценарии применения плат для тестирования полупроводников

Сценарии применения Объяснение
Зондирование пластин
Перед упаковкой чипа используйте карту-щуп, чтобы проверить электрические параметры каждого зерна на пластине, отсеять дефектные продукты и избежать потерь, вызванных неэффективной упаковкой.
Финальное тестирование, FT
После завершения упаковки на плате загрузки выполняется функциональная проверка, чтобы убедиться, что скорость, энергопотребление, целостность сигнала и другие аспекты ИС соответствуют проектным спецификациям, а также исключить не-несоответствующую продукцию.
Запись-в тесте
Длительная эксплуатация чипов в экстремальных условиях, таких как высокая температура и высокое давление, ускоряет выявление проблем, связанных с ранними отказами, и повышает долгосрочную-надежность продуктов, что особенно подходит для чипов автомобильного и промышленного класса.





-2

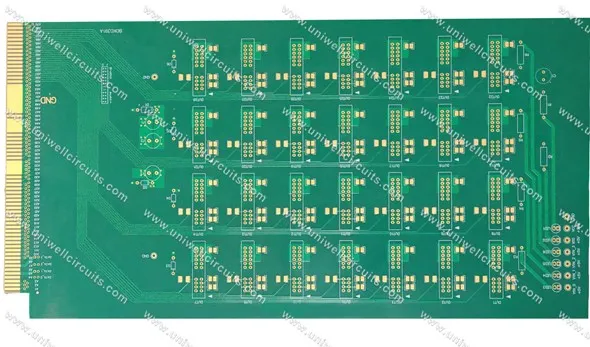

Плата для тестирования старения чипов
ключевая роль:
Проведите проверку на ранние неудачи
Прогноз жизни и проверка стабильности
Платформа адаптации многосценарного тестирования надежности
Поддержка тестирования высокой плотности и согласованности
Поддержка областей высокой надежности, таких как автомобильное законодательство, промышленность и здравоохранение.




news-600-338

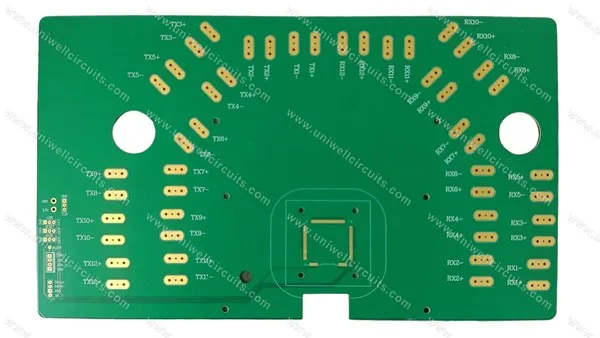

Плата тестирования сигналов полупроводниковых чипов
ключевая роль:
Создание высокоточных-каналов передачи сигналов
Проверьте целостность сигнала и временную согласованность
Поддержка уровня пластин и функциональное тестирование после упаковки
Адаптация к сложным средам тестирования и многотипной упаковке
Повышение эффективности тестирования и управления доходностью



PS: Некоторые изображения продуктов в этой статье предполагают конфиденциальность и предназначены только для справки!



С момента своего создания компания Uniwell укоренилась в «центральном городе залива» и постепенно станет новым поколением интеллектуальных заводов. На протяжении многих лет, благодаря успешному опыту, накопленному на двух основных производственных базах в Шэньчжэне и Цзянмэне, мы уделяем особое внимание производству много-слойной,высокая-частота, высокая-скорость,ИЧР, ижесткие гибкие печатные платы. Компания представила оборудование для автоматизации из Израиля, Германии и других стран, предоставляя комплексные-услуги: от проектирования, разработки образцов до средних и крупных партий, а также комплексное-сборку печатных плат.
