ENIG Carbon Ink PCB

ENIG углеродные печатные платы

1.Продукт описывает

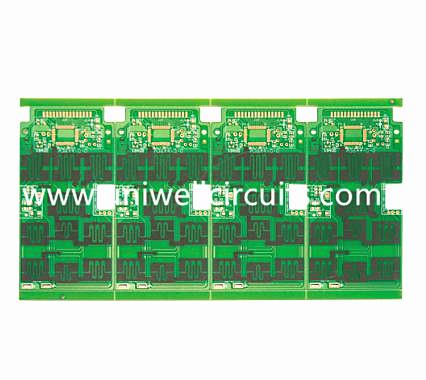

Наименование: печатная плата углеродной краски ENIG
Материал: FR - 4
Толщина плиты: 1,4 мм.
Минимальная ширина линии / расстояние линии: 2,0 мм / 1,5 мм.
Минимальная диафрагма: 1,65 мм.
Толщина меди: 40 мкм.
Обработка поверхности: ENIG
Огнестойкий сорт: 94v-o.

Uniwell Circuits Co., Ltd. обязана предоставлять услуги PCB и PCBA «под ключ» и услугу «One-Stop EMS» (услуги по производству электроники) на 10 лет. С нашим профессионалом в области электронного дизайна, производства печатных плат, сборки печатных плат и компонентов для составления источников / комплектов, мы всегда можем предоставить нашим клиентам лучшие платы PCB и PCBA с низкой стоимостью и быстрым временем выполнения.

2.Почему Uniwell?

1) Быстрый и экономичный срок поставки.
2) Обеспечьте прототип PCB и PCBA, а также средние и низковольтные услуги быстрого доступа.
3) Компонентные покупатели, универсальный источник SMT и PCBA.
4) Двухчасовой ответ на цитату, 24-часовое ускоренное производство.
5) FR4 Двусторонний и 4-6 слойный образец в течение 48 часов.

И мы всегда сохраняем ваш интерес:
* Получите продукт высокого качества.
* Получите более низкую цену продукта, чтобы занять рынок в нашем онлайн-заказе
* Наш сервис с одной остановкой освобождает вашу энергию, чтобы сосредоточиться на дизайне и маркетинге.
* Получите стратегического долгосрочного партнера.

3.Кто мы?

Uniwell Circuits Co., Ltd является профессиональным производителем PCB и PCBA и EMS (производство электроники) с почти 10-летним опытом проектирования и компоновки печатных плат, изготовления печатных плат, сборки печатных плат, прототипа PCBA, теста PCBA, электронного поиска запчастей и EMS для видов интеллектуального электронного производства.

4. Быстрая доставка печатной платы
Для удовлетворения потребностей клиентов мы предлагаем быструю доставку, одно- и двухстороннюю в течение 24 часов, 4-6 слоев за 48 часов. Мы обещаем своевременную доставку. Если у вас есть срочный проект, пожалуйста, не стесняйтесь обращаться к нам, мы будем рады вам помочь.

5. Небольшое знание

Конструкция печатной платы относится к компоновке схемы по чертежу принципа проектирования, чтобы изготовить печатную плату с наименьшими возможными затратами. В прошлом обычно полагаются на дорогостоящие специальные инструменты, но теперь с помощью бесплатных высокопроизводительных программных инструментов, таких как DesignSpark PCB, и растущая популярность дизайнерской модели, значительно ускоряют дизайн дизайнера PCB.

Несмотря на то, что персонал инженерного дизайна знает, идеальная схема проектирования - лучший способ избежать проблем, но это по-прежнему пустая трата времени и пустая трата денег, в то же время, временное решение не влияет на метод постоянного лечения. Например, если в испытаниях на электромагнитную совместимость (ЭМС) обнаружено, что эта проблема приведет к большим затратам и даже потребуется скорректировать исходную схему проектирования и сделать, и это займет месяцы.

Макет - одна из первых проблем, с которыми сталкиваются разработчики. Проблема зависит от части чертежа, и некоторые устройства должны быть настроены на основе логических соображений. Следует, однако, отметить, что компоненты, чувствительные к температуре, такие как датчики , должны быть отделены от компонентов, которые генерируют тепло, в том числе силовые преобразователи. Для различных конструкций источника питания, преобразователь питания 12 В и 15 В, могут быть установлены соответственно в разных положениях печатной платы, поскольку они производят тепло и электронные шум повлияет на надежность и производительность других компонентов и плат.

Эти компоненты будут влиять на электромагнитные свойства схемы, это касается не только производительности печатной платы и энергопотребления, но и для экономии печатной платы, поэтому все оборудование для печатных плат, продаваемых в Европе, должно иметь CE чтобы доказать, что это не вызовет помех для других систем. Однако это обычно происходит только с точки зрения источника питания, и есть много устройств, которые излучают шум, таких как DC-DC-преобразователи и высокоскоростные преобразователи данных. дефекты в конструкции печатной платы, эти шумы могут быть захвачены каналами и излучаются как небольшие антенны, что приводит к аномалии шума и частоты.

Решение:
В процессе проектирования печатной платы (PCB) для решения различных проблем может быть принято множество различных методов. У него есть настройка самой схемы проектирования, например, настройка макета линии и уменьшение шума; методы компоновки печатной платы. Элементы дизайна могут быть автоматически установлены с помощью инструмента компоновки, но если вы можете вручную настроить автоматическую компоновку, это поможет улучшить качество конструкции печатной платы. Благодаря этой мере обнаружение правил проектирования будет опираться на технические документы для обеспечения соответствия конструкции печатной платы требованиям производителей печатных плат.

Разделение различных печатных плат может уменьшить связанную емкость, но это увеличит количество слоев на печатной плате, что увеличит стоимость и принесет больше отверстий в отверстие. Хотя ортогональная система питания и схемы заземления может увеличить печатную плату физический размер, но может воспроизводить двойную плоскость заземления PCB в утилите, эффективно уменьшить электрическую мощность и сложность изготовления печатной платы.

В том числе DesignSpark PCB design tool, в начале разработки, может помочь инженерам решить многие проблемы, инженерный дизайн, однако исследователи все еще нуждаются в спросе на печатную плату (PCB), которые имеют полное понимание. Например, если печатной платы (PCB), в начале проектирования нужны слои печатных плат, например, двухпроводная плата, вам необходимо иметь заземляющую плоскость и слой питания, два независимых слоя платы. Автоматический элемент компоновки технология помогает разработчикам потратить больше времени, чтобы спроектировать компоновку области оборудования, например, если оборудование источника питания и чувствительные сигнальные линии или область с более высокой температурой слишком близко, создаст много проблем. То же самое, сигнальная линия также может автоматически подключаться, избегать возникновения большинства вопросов одновременно, однако, анализировать области повышенного риска и ручное управление, поможет значительно улучшить качество печатаемого ци rcuit (PCB), повысить рентабельность, снизить общую стоимость.

Определение правил разработки также является очень мощным инструментом, который можно использовать для обнаружения цепей и обеспечения того, чтобы расстояние между линиями не было слишком близко, что привело к короткому возврату. Однако общий дизайн по-прежнему имеет высокую экономическую ценность. Инструмент обнаружения планирования проектирования также может использоваться для обнаружения и регулировки уровня мощности и уровня земли, чтобы избежать создания больших связанных областей конденсатора.

Вышеупомянутые инструменты также помогут Gerber и Excellon, которые помогут им в разработке дизайна конечного продукта, а также работают на линиях и печатных платах, а также на сквозном сверлении отверстий. Таким образом, технические документы тесно связаны с производителями печатных плат ,

Вывод:
В процессе проектирования печатной платы необходимо учитывать многие проблемы, а инструменты, включая PCS DesignSpark, могут эффективно справляться с большинством проблем. Используя некоторые из рекомендаций по лучшей практике, персонал инженерного проектирования может эффективно сократить расходы, повысить надежность в то же время отвечают требованиям спецификаций системы, при относительно низкой стоимости сертификации системы отклонения, чтобы избежать дополнительных проблем.
