Многослойная гибкая монтажная плата Flex
1.Продукт описывает
Спецификация:
10-слойная жесткая доска
Ширина линии / пространство: 4/6 мили
Различные регулировки импеданса
Жесткие гибкие печатные платы - это платы, которые сочетают в себе лучшие из гибких и жестких плат
Конструкции сильно различаются и могут быть объединены с широким спектром материалов для поддержки нескольких вариантов использования в постоянном состоянии гибки - часто изгибной кривой, созданной во время производственного процесса, или может быть сделана во время окончательной установки.
В Uniwell мы гордимся тем, что поставляем на рынок одни из самых жестких гибких печатных плат. Мы хотим показать вам, что мы можем сделать для вашего развития, от проектирования и прототипирования до заказов большого объема.
Сэкономьте свое время и защитите свой бюджет, когда вы свяжетесь с Uniwell сегодня, чтобы обсудить ваш предстоящий проект.
2.Наш поставщик

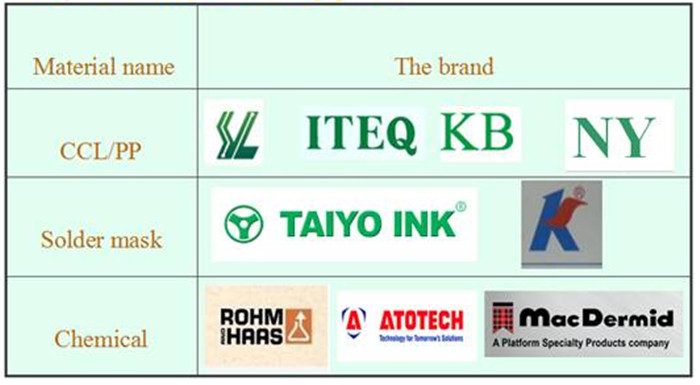

Правильные материалы имеют решающее значение, когда речь идет о жесткой гибкой печатной плате или любой печатной плате. ПХБ с некачественными материалами могут не работать в критические моменты, ломать, загорать, вызывать опасные искры или иным образом нарушать работу. Uniwell использует только лучшие материалы для каждой жесткой гибкой печатной платы, чтобы удостовериться, что вы получаете наилучшие результаты в отношении передачи сигнала, теплопроводности и безопасности.
3.Application

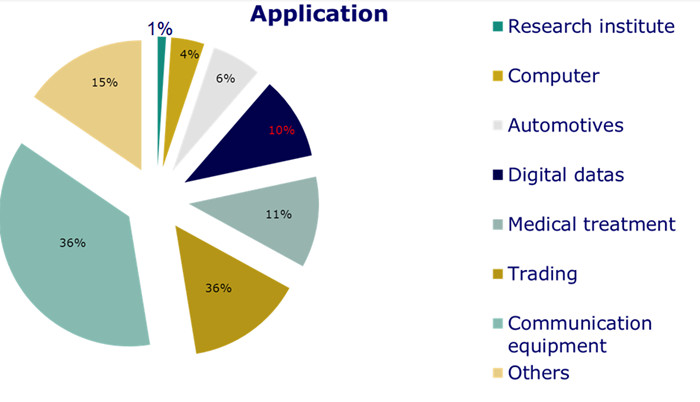

Существует множество преимуществ гибкой монтажной платы, так что они широко используются для цифрового оборудования, такого как персональные компьютеры, камеры и мобильные терминалы, которые подвергаются непрерывной миниатюризации.
4.FAQ
В: Что такое отверстие для микрохимии?

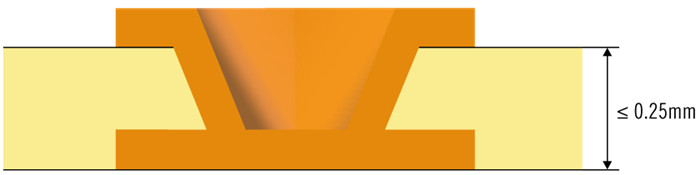

Согласно новому определению в IPC-T-50M, микровиа представляет собой слепую структуру с максимальным соотношением сторон 1: 1, оканчивающуюся на целевой земле с общей глубиной не более 0,25 мм, измеренной от захватной поверхности земли до целевая земля.
Q: Что означает слепой через отверстие?
Это отверстие, которое проходит от внешнего слоя к внутреннему слою, но не через всю печатную плату. Эти отверстия могут быть просверлены механически или с использованием лазерной технологии. На изображении в пункте 1 показан лазер, просверленный слепой.
В: Что имеется в виду под проложенным через отверстие?
Это отверстие, которое проходит между одним или несколькими внутренними слоями. Они, как правило, механически просверлены.
В: Существуют ли различные типы HDI-функций?
На графике ниже показаны основные структуры - тип I, тип II и тип III, как определено в IPC-2226.

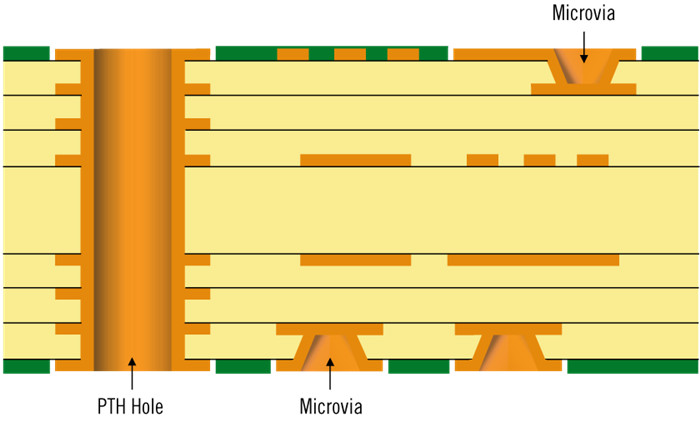

Тип I. Определяет один слой микровиа на одной или обеих сторонах ядра. Использует как покрытую микровизию, так и ПТГ для соединения, используя слепые, но не заглубленные отверстия.

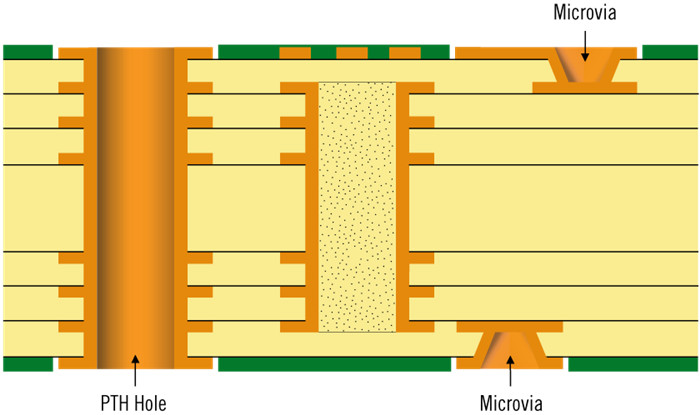

Тип II. Определяет один слой микровиа на одной или обеих сторонах ядра. Используется как покрытая микровиа, так и ПТГ для межсоединения. Использует слепые и заглубленные отверстия.
Тип III. Определяет по меньшей мере два слоя микровиа на одной или обеих сторонах ядра. Используется как покрытая микровиа, так и ПТГ для межсоединения. Использует слепые и заглубленные отверстия.
Строительная терминология для определения степени построения ИРЧП:
· 1 + n + 1 = одиночный слой микровиа (согласно вышеприведенным примерам I и II типа)
· 2 + n + 2 = 2 слоя микровиа (согласно вышеприведенному примеру III)
· 3 + n + 3 = 3 слоя микровиа
