Впроцесс изготовления печатных платВыбор диаметра отверстия пластины – нетривиальная задача. Это похоже на ключевой механизм прецизионных приборов, который может оказать глубокое влияние на производительность, стоимость производства и осуществимость производства печатной платы. Определение этого ключевого параметра требует всестороннего учета множества сложных факторов.

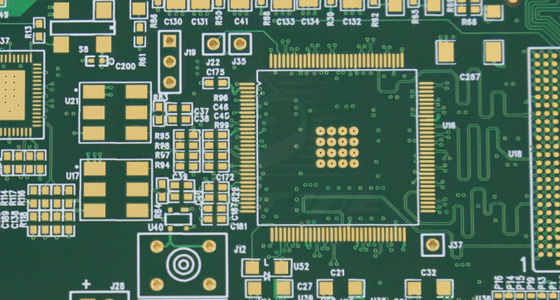

1. Электрические характеристики: двойные требования к току и сигналу.
С точки зрения электрических характеристик диаметр металлизированных отверстий тесно связан с пропускной способностью по току. Когда ток проходит через металлизированные отверстия, металлизированные отверстия большего диаметра могут обеспечить более широкий путь тока, эффективно снижая сопротивление и сводя к минимуму потери энергии и выделение тепла, вызванные тепловыми эффектами тока. Например, в некоторых цепях питания высокой-мощности для пропускания больших токов обычно выбираются металлизированные отверстия относительно большого диаметра, например 0,8 мм или даже 1,0 мм или более, чтобы обеспечить стабильность и эффективность передачи тока. Напротив, если диаметр металлизированного отверстия слишком мал, а пропускная способность для высоких токов недостаточна, металлизированное отверстие станет слабым звеном в цепи, что может вызвать перегрев или даже риск перегорания.
Целостность сигнала также является важным электрическим фактором, влияющим на выбор диаметра отверстий пластины. В высокочастотных-цепях скорость передачи сигналов чрезвычайно высока, а требования к согласованию импеданса для схемы строгие. В составе цепи диаметр металлизированных отверстий будет изменять характеристики распределенной емкости и индуктивности цепи. Отверстия с металлическим покрытием меньшего диаметра могут в определенной степени уменьшить паразитную емкость, уменьшить затухание и искажения сигнала, а также обеспечить стабильную передачу высокочастотных-сигналов. Если взять в качестве примера печатные платы связи 5G, то для удовлетворения требований высокоскоростной-передачи сигнала диаметр покрытых металлом отверстий часто контролируется в небольшом диапазоне, например 0,2–0,4 мм. За счет оптимизации размера металлизированных отверстий обеспечивается целостность сигнала, гарантируя эффективность и стабильность связи 5G.
2. Физический дизайн: двойные ограничения компонентов и проводки.
Физическая конструкция печатных плат также имеет множество ограничений на диаметр металлизированных отверстий. Размер выводов компонентов является основным фактором, а диаметр покрытых металлом отверстий должен быть идеально адаптирован к выводам компонентов. Если диаметр металлизированного отверстия слишком велик, а зазор между штифтом и металлизированным отверстием слишком велик, в процессе пайки трудно создать хорошие механические и электрические соединения, что может легко привести к таким проблемам, как виртуальная пайка; Если диаметр слишком мал, штифты не смогут плавно вставиться в обшивочные отверстия, что создаст большие трудности при сборке. Например, обычные резисторы прямого включения, конденсаторы и другие компоненты обычно имеют диаметр контактов от 0,5 до 0,8 мм. Соответствующий диаметр металлизированного отверстия обычно на 0,2–0,3 мм больше диаметра штифта, чтобы обеспечить удобство установки компонента и качество пайки.
Плотность разводки также сильно влияет на выбор диаметра отверстий пластины. С постоянным развитием электронных продуктов в направлении миниатюризации и интеграции разводка на печатных платах становится все более плотной. В ограниченном пространстве, чтобы разместить больше схем и компонентов, необходимо максимально минимизировать пространство, занимаемое металлизированными отверстиями. В этом случае предпочтительным выбором становятся металлизированные отверстия меньшего диаметра. В печатных платах с высокой-плотностью разводки, таких как материнские платы смартфонов, диаметр металлизированных отверстий может составлять всего 0,1–0,2 мм. Благодаря использованию крошечных металлизированных отверстий высвобождается больше места для проводки и размещения компонентов, обеспечивая при этом электрические соединения и достигая высокой интеграции печатной платы.
3. Процесс производства: двойное рассмотрение сверления и гальваники.
Уровень технологии изготовления играет решающую роль в осуществимости диаметра отверстий пластины. Распространенные методы бурения в настоящее время включают механическое сверление и лазерное сверление. Минимальная апертура механического сверления обычно составляет около 0,2 мм, что связано с ограничениями физического размера и точности обработки сверла. Для обработки отверстий меньшего диаметра требуется технология лазерного сверления, позволяющая добиться минимальной апертуры 0,1 мм или даже меньше. Однако оборудование для лазерного сверления дорогое и имеет относительно низкую эффективность обработки, что также приводит к значительному удорожанию отверстий в пластинах с использованием лазерного сверления. Для некоторых обычных печатных плат, если требования к диаметру отверстий пластины не особенно строги, для снижения затрат обычно предпочитают механическое сверление. В настоящее время диаметр отверстия пластины обычно находится в диапазоне 0,3–0,8 мм, чего легко достичь с помощью механического сверления.
Процесс гальванического покрытия также влияет на диаметр покрытых отверстий. В процессе гальванического покрытия необходимо следить за тем, чтобы раствор пластины мог равномерно осаждать металл на стенке отверстия, образуя хороший проводящий слой. Для металлизированных отверстий меньшего диаметра текучесть раствора пластины и диффузия ионов металлов могут быть ограничены, что может привести к неравномерному покрытию стенки отверстия и повлиять на электрические характеристики. Следовательно, при проведении гальванопокрытия малого- диаметра необходимо точно регулировать параметры процесса гальванического покрытия, такие как контроль состава, температуры, плотности тока и т. д. гальванического раствора, чтобы обеспечить качество гальванических отверстий. Однако даже в этом случае в процессе гальванического покрытия по-прежнему существует высокий риск высокого качества для отверстий в пластинах с чрезмерно малыми диаметрами, что также является фактором производственного процесса, который необходимо учитывать при выборе диаметров отверстий в пластине.
4. Сценарии применения: дифференцированные требования в разных областях.
Различные сценарии применения предъявляют разные требования к диаметру отверстий пластин на печатных платах. В аэрокосмической области из-за чрезвычайно высоких требований к надежности и стабильности электронного оборудования выбор диаметра металлизированных отверстий для печатных плат имеет тенденцию быть более консервативным, с предпочтением металлизированных отверстий большего диаметра, чтобы обеспечить надежность электрических соединений в экстремальных условиях, таких как высокая температура, высокое напряжение, сильная вибрация и т. д. В области бытовой электроники, чтобы обеспечить легкий вес и контроль стоимости продуктов, металлизированные отверстия меньшего диаметра чаще используются для удовлетворения потребностей миниатюризации продукта и низких производственных затрат.
